En physique, la loi de Bragg est une loi empirique qui interprète le processus de la diffraction des radiations sur un cristal. Elle fut découverte par W. H. et W. L. Bragg vers 1915.

Quand on bombarde un cristal avec un rayonnement dont la longueur d'onde est du même ordre de grandeur que la distance inter-atomique, il se produit un phénomène de diffraction. Les conditions de diffraction donnent les directions dans lesquelles on observe de l'intensité diffractée par le cristal.

Les rayonnements peuvent être électromagnétiques — pour cet ordre de grandeur de longueur d'onde, ce sont des rayons X, d'énergie de quelques dizaines de keV — ou bien des particules ayant une énergie cinétique adaptée, de l'ordre de 100 keV pour des électrons, ou bien des dizaines de meV pour des neutrons.

Diffraction sur un cristal

Considérons un monocristal bombardé de rayons X. Les rayons X frappent chaque atome avec une phase différente (ils parcourent un chemin optique plus ou moins long).

Les rayons X, comme l'ensemble des ondes électromagnétiques, provoquent un déplacement du nuage électronique comparé au noyau dans les atomes ; ces oscillations induites provoquent une réémission d'ondes électromagnétiques de même fréquence : ce phénomène est nommé diffusion Rayleigh.

Article détaillé : Interaction rayonnement-matière.

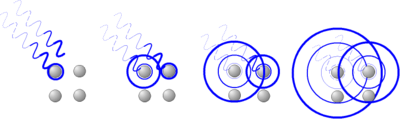

Les ondes n'ont pas toutes la même phase quand elles frappent les atomes. En un point de l'espace, les ondes électromagnétiques proviennent de tous ces atomes et subissent toujours un déphasage dû à la différence de chemin optique. Du fait de l'organisation régulière du cristal, dans certains lieux de l'espace, les ondes s'annulent (interférences destructives), et dans d'autres, les ondes s'additionnent et on a une intensité positive. Ces lieux d'intensité positive sont alignés comparé au «point d'impact» du faisceau incident, on parle par conséquent de «directions de diffraction».

Diffusion rayleigh et diffraction.png

On peut retrouver ces directions de diffraction grâce à différentes lois équivalentes.

Énoncé

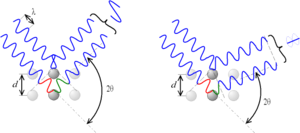

Selon la déviation 2θ, on a des interférences constructives (figure de gauche) ou destructives (figure de droite)

Pour cette loi, on considère des plans imaginaires contenant des atomes et perpendiculaires au vecteur de diffraction (c'est-à-dire à la bissectrice entre le faisceau incident et la direction à laquelle on s'intéresse). Mais il existe aussi d'autres lois décrivant la diffraction.

Si λ est la longueur d'onde de la radiation et d est la distance interréticulaire du plan cristallin diffractant, alors les directions 2θ de l'espace dans lesquelles on aura des pics d'intensité (le 0 pour 2θ étant la direction du faisceau incident) vérifient :

2 d \sin \theta = n \cdot \lambda

avec :

Quand le rayonnement n'est pas électromagnétique mais particulaire, la diffusion Rayleigh n'est pas due au déplacement du nuage atomique mais résulte du principe d'incertitude d'Heisenberg : comme la particule est bien située (elle interagit avec l'atome), l'incertitude sur son impulsion, par conséquent surtout sa direction, est grande, il y a par conséquent une diffusion isotrope. Pour bien comprendre ceci, il faut aussi bien comprendre la notion de dualité onde-particule.

Justification géométrique

démonstration de la loi de Bragg

On peut retrouver la loi de Bragg de manière simple. Considérons deux rayons parallèles frappant deux atomes localisés sur une même droite perpendiculaire à la surface. Le chemin supplémentaire parcouru par le rayon «profond» est 2d·sin (θ), puisque ce trajet supplémentaire suit les côtés opposés à un angle θ de triangles rectangles d'hypoténuse d. Les interférences sont constructives si la différence de chemin introduit un déphasage multiple de 2π, c'est-à-dire si le chemin supplémentaire est un multiple de λ.

Ressemblance

Interférence par une lame d'air : ressemblance avec la loi de Bragg

On image fréquemment cette loi en considérant que les plans cristallographiques sont des miroirs semi-transparents ; en effet, la formule est strictement semblable aux interférences par une lame d'air qu'on obtient avec un interféromètre de Michelson. Cependant, il faut bien comprendre que les plans cristallographiques ne sont qu'une vue de l'esprit, et que dans les faits, les ondes sont diffusées individuellement par les atomes.

Condition de Laue

Le rayonnement incident a un vecteur d'onde \vec{k}.

Si on s'intéresse à l'intensité diffusée dans une direction de l'espace \vec{u}, cela revient à s'intéresser aux ondes dont le vecteur d'onde est

\vec{k'} = || \vec{k} || \cdot \vec{u}.

En effet, puisque la diffusion est élastique, la longueur d'onde reste la même, par conséquent les vecteurs d'onde ont la même norme.

La maille élémentaire du cristal est définie par trois vecteurs \vec{e_1}, \vec{e_2} et \vec{e_3} qui forment d'autre part une base de l'espace.

On nomme \vec{K} le vecteur de diffusion

\vec{K} = \vec{k'} - \vec{k}.

La condition de diffraction de Laue s'exprime ainsi :

il y a diffraction dans la direction \vec{u} si les produits scalaires de \vec{K} avec les vecteurs \vec{e_1}, \vec{e_2},\vec{e_3} sont entiers, c'est-à-dire
si \vec{K} \cdot \vec{e_1}, \vec{K} \cdot \vec{e_2} et \vec{K} \cdot \vec{e_3} sont des nombres entiers.

On note généralement[1]

\vec{K} \cdot \vec{e_1} = h
\vec{K} \cdot \vec{e_2} = k
\vec{K} \cdot \vec{e_3} = l

Les indices (hkl) sont caractéristiques de la tache (ou du pic) de diffraction. Ce sont aussi les indices de Miller d'un plan cristallographique, ce qui sert à retrouver la loi de Bragg.

Théorème de Bloch

On peut définir une autre base, nommée base réciproque, par[2]

\vec{eˆ*_1} = \frac{1}{V} \cdot \vec{e}_2 \wedge \vec{e}_3
\vec{eˆ*_2} = \frac{1}{V} \cdot \vec{e}_3 \wedge \vec{e}_1
\vec{eˆ*_3} = \frac{1}{V} \cdot \vec{e}_1 \wedge \vec{e}_2

Comme \vec{e}_1, \vec{e}_2 et \vec{e}_3 dépendent de la maille élémentaire, les vecteurs de la base réciproque dépendent eux aussi de la maille élémentaire ; ils sont une caractéristique du cristal.

La condition de diffraction peut alors s'énoncer de la manière suivante[3] :

il y a diffraction dans la direction \vec{u} si \vec{K} a des coordonnées entières dans la base réciproque

soit

\vec{K} = h \cdot \vec{eˆ*_1} + k \cdot \vec{eˆ*_2} + l \cdot \vec{eˆ*_3}

h, k et l étant des entiers.

Les indices (hkl) sont les mêmes que pour la condition de Laue, et mènent par conséquent aussi à la loi de Bragg.

Les points ayant des coordonnées entières dans le repère (O, \vec{eˆ*_1}, \vec{eˆ*_2}, \vec{eˆ*_3}) forment un réseau nommé réseau réciproque. La condition de diffraction est donc :

il y a diffraction dans la direction \vec{u} si l'extrémité de \vec{K} est sur un nœud du réseau réciproque.

C'est le théorème de Bloch.

Applications

Quand la longueur d'onde de la radiation est de l'ordre de grandeur de la distance inter-atomique dans le cristal, les directions de diffraction sont suffisamment éloignées pour être distinguables, et suffisamment rapprochées pour figurer sur le même cliché. La loi de Bragg est utilisée entre autres pour :

Notes

  1. Il existe deux manières de définir le vecteur d'onde : soit sa norme est 1/λ, on a alors les formules indiquées, soit sa norme est 2π/λ et on a alors \vec{K} \cdot \vec{e_1} = 2 \pi \cdot h, \vec{K} \cdot \vec{e_2} = 2 \pi \cdot k et \vec{K} \cdot \vec{e_3} = 2 \pi \cdot l ce qui ne change rien au résultat.
  2. Si on choisit de prendre 2π/λ pour la norme du vecteur d'onde, alors \vec{e_m} \cdot \vec{e_mˆ*} = \frac{2 \pi}{V} \cdot (\vec{e_m}\cdot \vec{e_n} \wedge \vec{e_p}) = 2 \pi où (m, n, p) est une permutation circulaire de (1, 2, 3).
  3. Cette condition est la même quelle que soit la définition de la norme du vecteur d'onde.
