Extracteur de Soxhlet

Un extracteur de Soxhlet est une pièce de verrerie utilisée en chimie analytique et en chimie organique qui sert à faire l'extraction par solvant continue d'une espèce chimique contenue dans une poudre solide.


Catégories :

Chimie analytique - Chimie organique - Verrerie de laboratoire

Recherche sur Google Images :


Source image : lveem.u-clermont1.fr
Cette image est un résultat de recherche de Google Image. Elle est peut-être réduite par rapport à l'originale et/ou protégée par des droits d'auteur.

Page(s) en rapport avec ce sujet :

  • Description de l'appareil :-un ballon -un extracteur de Soxhlet-un... L'extracteur de Soxhlet est un appareil utilisé en chimie analytique qui sert à faire à chaud l'extraction par solvant d'un solide avec une grande efficacité.... (source : verrerie-dumas)
  • L'extracteur de Soxhlet est positionné sur un flacon contenant l'extraction dissolvant.... Après énormément de cycles le composé désiré est concentré dans le ballon à ... Après extraction le dissolvant est retiré, typiquement au moyen d'a... (source : worldlingo)

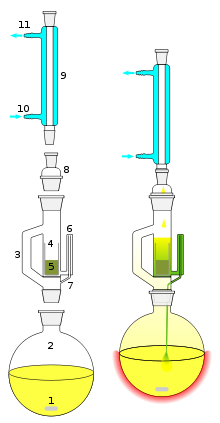

Représentation schématique d'un extracteur de Soxhlet :
1 Agitateur magnétique
2 Ballon à col rodé
3 Retour de distillation (tube d'adduction)
4 Corps en verre
5 Filtre
6 Haut du siphon
7 Sortie du siphon
8 Adaptateur d'expansion
9 Condenseur
10 Entrée de l'eau de refroidissement
11 Sortie de l'eau de refroidissement

Un extracteur de Soxhlet (ou appareil de Soxhlet) est une pièce de verrerie utilisée en chimie analytique et en chimie organique qui sert à faire l'extraction par solvant continue d'une espèce chimique contenue dans une poudre solide. Cet appareil porte le nom de son inventeur : Franz von Soxhlet.

Il se compose d'un corps en verre (4) dans lequel est positionnée une cartouche en papier-filtre épais (5), d'un tube siphon (6-7) et d'un tube d'adduction (3). Dans le montage, l'extracteur est positionné sur un ballon (2) contenant le solvant d'extraction (1). Dans l'extracteur est insérée une cartouche dans laquelle est positionné la poudre contenant l'espèce à extraire ; puis un réfrigérant (9-10-11) est adapté au-dessus de l'extracteur (il est aussi souhaitable d'utiliser un chauffe-ballon avec agitation magnétique intégrée, afin d'éviter des à-coups d'ébullition qui provoquent une remontée du liquide contenu dans le ballon et non de vapeurs de solvant pures. A défaut on peut placer des billes de verres dans le ballon).

Lorsque le ballon est chauffé, les vapeurs de solvant passent par le tube adducteur, se condensent dans le réfrigérant et retombent dans le corps de l'extracteur, faisant ainsi macérer le solide dans le solvant (chauffé par les vapeurs se trouvant en dessous). Le solvant condensé s'accumule dans l'extracteur jusqu'à atteindre le sommet du tube-siphon, qui provoque alors le retour du liquide dans le ballon, accompagné des substances extraites, et le solvant contenu dans le ballon s'enrichit par conséquent progressivement en composés solubles.

Le solvant continue alors de s'évaporer, tandis que les substances extraites restent dans le ballon (leur température d'ébullition doit être nettement supérieure à celle du solvant extracteur)


Avantages

Le cycle se répète indéfiniment. On peut ainsi épuiser totalement le solide en quelques cycles sans intervention. Le résultat est équivalent à une série de macérations successives, mais cette technique ne nécessite pas la plupart d'opérations.

Ainsi, on a un net gain de temps de manipulation (à condition de laisser l'appareil fonctionner un certain temps)  : une fois mis en route, le montage n'a pas besoin d'être manipulé ni même surveillé jusqu'à son démontage. Qui plus est , cette méthode requiert nettement moins de solvant que la méthode des macérations successives pour une même efficacité d'extraction. L'intérêt est par conséquent aussi économique.

Le solvant est constamment distillé, de sorte qu'il ne se sature jamais. Même si la substance extraite est en trop grande quantité comparé au solvant et qu'elle dépasse sa solubilité maximale, c'est toujours du solvant pur qui retombe de l'évaporateur.

Inconvénients

L'extraction par Soxhlet peut présenter quelques inconvénients :

Applications
